高性能步進電機
高輸出力矩
高穩定性
低溫升
高速力矩衰減小
步進電機簡介
步進電機是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號,它就驅動
步進電機按設定的方向轉動一個固定的角度(即步進角)。您可以通過控制脈沖個數來控制角位移量,從而達到準確定位的目的,同時您可以通過控制脈沖頻率來控制電機轉動的速度和加速度,從而達到調速目的。
步進電機是由以下幾個部件構成
步進電機特點及主要參數
1.一般步進電機的精度誤差為步距角的3-5%,且不累積。
2.步進電機外表允許的最高溫度。步進電機溫度過高首先會使用電機的磁性材料退磁,從而導致力矩下降乃至于失步,
因此電機外表允許的最高溫度應取決于不同電機磁性材料的退磁點;一般來講,磁性材料的退磁點都在攝氏130度以上,
有的甚至高達攝氏200度以上,所以步進電機外表溫度在攝氏80-90度完全正常。
3.步進電機的力矩會隨轉速的升高而下降。當步進電機轉動時,電機各相繞組的電感將形成一個反向電動勢;頻率越高,
反向電動勢越大。在它的作用下,電機隨頻率(或速度)的增大而相電流減小,從而導致力矩下降。
4、步進電機低速時可以正常運轉,但若高于一定速度就無法啟動,并伴有嘯叫聲。步進電機有一個技術參數;空載啟動頻率,
即步進電機在空載情況下能夠正常啟動的脈沖頻率,如果脈沖頻率高于該值,電機不能正常啟動,可能發生丟步或堵轉。
在有負載的情況下,啟動頻率應更低。如果要使電機達到高速轉動,脈沖頻率應該有加速過程,即啟動頻率較低,
然后按一定加速度升到所希望的高頻(電機轉速?gòu)牡退偕礁咚伲?br/>5.HOLDING TORQUE(保持轉矩)是指步進電機通電但沒有轉動時,定子鎖住轉子的力矩,它是步進電機最重要的參數之一,
通常步進電機在低速時的力矩接近保持轉矩。由于步進電機的輸出力矩隨速度的增大而不斷衰減,輸出功率也隨速度的增大
而變化,所以保持轉矩就成為了衡量步進電機最重要的參數之一,比如,當人們說2N.M的步進電機,
在沒有特殊說明的情況下是指保持轉矩為2N.M的步進電機。
青藍科技兩相混合式步進電機命名規則
1.產品規格青藍公司大力矩高性能混合式步進電機。
2.電機法蘭規格,57表示57MM步進電機。
3.HD表示混合式步進電機,HS表示混合伺服電機。
4、電機長度規格,76表示機身長76MM。
5、電機額定電流,03表示電機額定輸入電流3A.
6、電機軸伸參數,A表示單出軸,B表示雙出軸。
青藍科技三相混合式步進電機命名規則
1、產品規格青藍公司大力矩高性能混合式步進電機。
2、表示電機為1.2度三相混合式步進電機。
3、電機法蘭規格,6表示57MM步進電機,9表示86MM步進電機等等。
4、電機長度規格,13表示電機長度。
5、電機參數規格,H表示高速電機,適配高壓驅動。

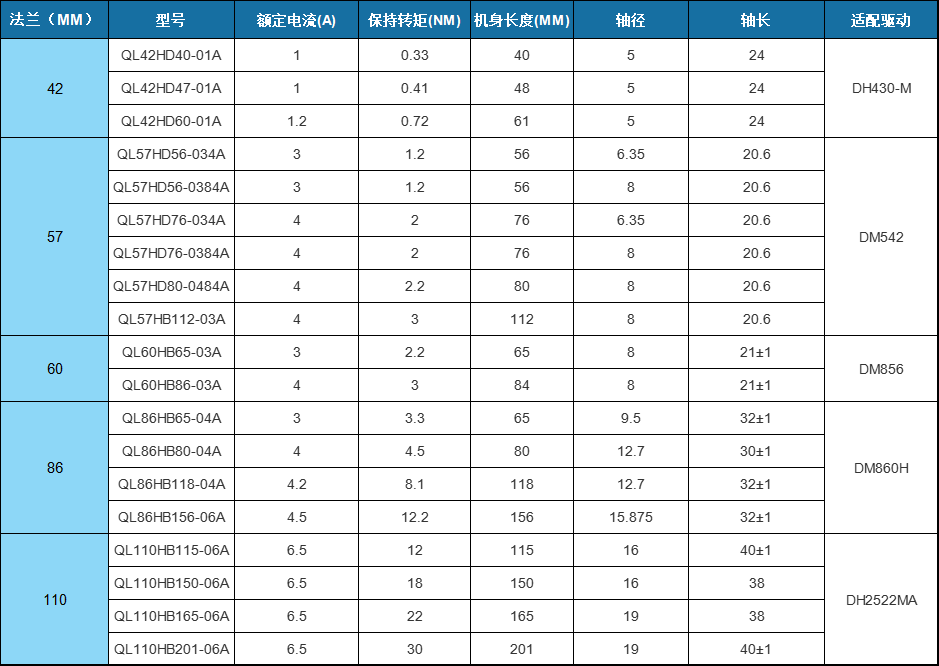

兩相步進電機

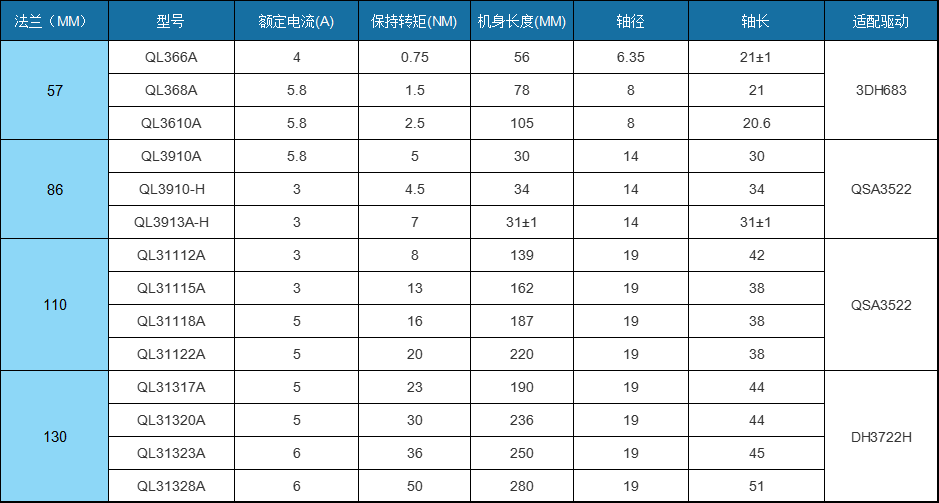

三相步進電機
- QL兩相42MM高力矩步進電機參數.pdf 1897.54
- QL兩相110MM高力矩步進電機參數.pdf 1735.98
- QL三相130MM高力矩步進電機參數.pdf 1794.43
- QL兩相57MM高力矩步進電機參數.pdf 2146.55
- QL兩相86MM高力矩步進電機參數.pdf 2781.09
- QL三相57MM高力矩步進電機參數.pdf 2067.91
- QL兩相60MM高力矩步進電機參數.pdf 952.45
