EtherCAT總線步進驅動器

  • 工作電壓24-80VDC

  • 智能調節負載電流,最大電流6A

  • 低噪聲,低振動,平穩性好

  • 支持1000線編碼器輸入

  • 基于100BASE-TX以太網傳輸標準

  • 雙口RJ45連接器,方便組網連接

  • 5路隔離輸入,2路隔離輸出

  • 過流,過壓,欠壓,跟蹤誤差超差等保護功能

  • 3位LED顯示,2個按鍵輸入


  • 產品概述
  • 規格參數
  • 資料下載
  • 產品視頻

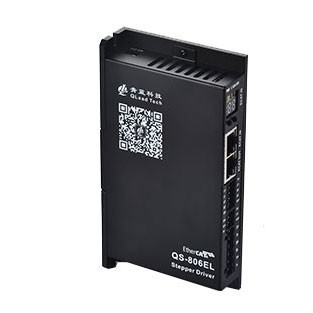

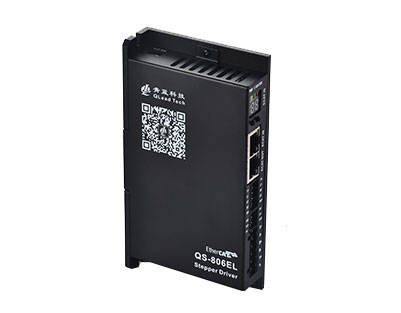

  • QS-806EL是在高性能閉環數字步進驅動器基礎上增加了EtherCAT總線通訊功能的一款高性能步進驅動器。
    基于EtherCAT從站技術,實現步進系統的實時控制與實時數據傳輸,通訊傳輸速率高達100Mbps。
    出廠默認適配57mm開環電機,可以通過軟件調整相關參數,以適配42mm,57mm,60mm,86mm開環/閉環電機。


    適用領域

    適合各種中小型自動化設備和儀器,例如:雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、
    自動裝配設備等。在用戶期望低噪聲、高速度的設備應用中效果極佳。

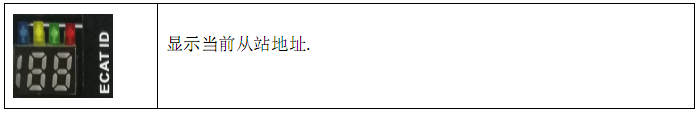

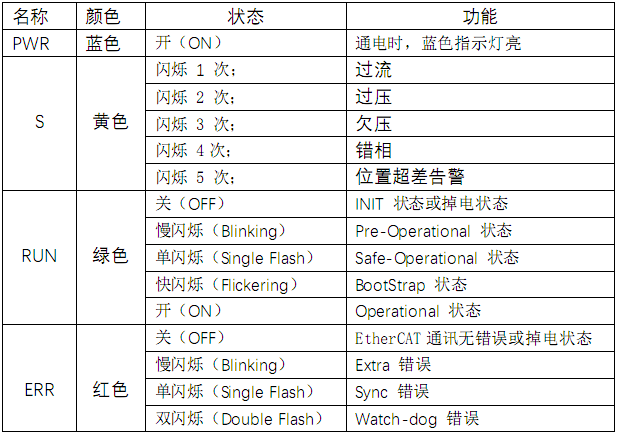

    數碼管及指示燈說明

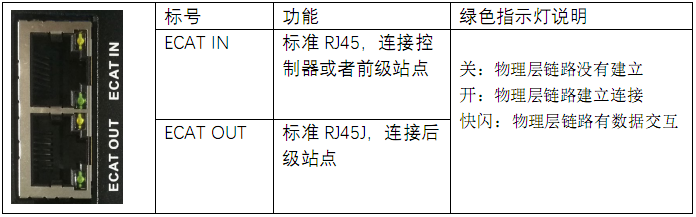

    通訊口定義

    控制輸入輸出端子定義

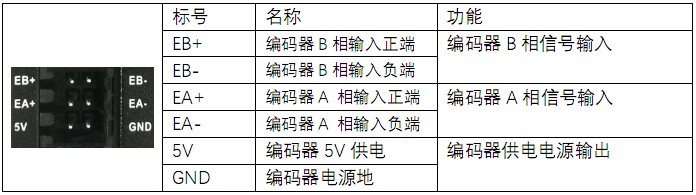

    編碼器端子定義

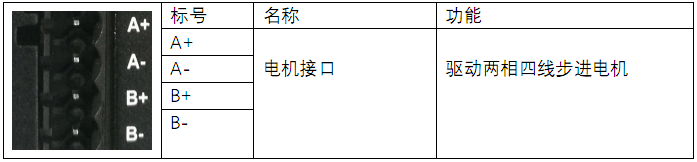

    電機驅動輸出端子定義


    電源輸入端子定義

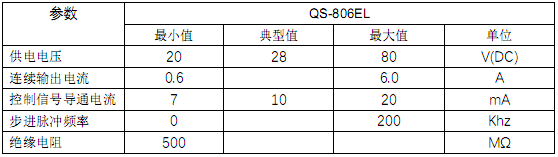

    電氣參數

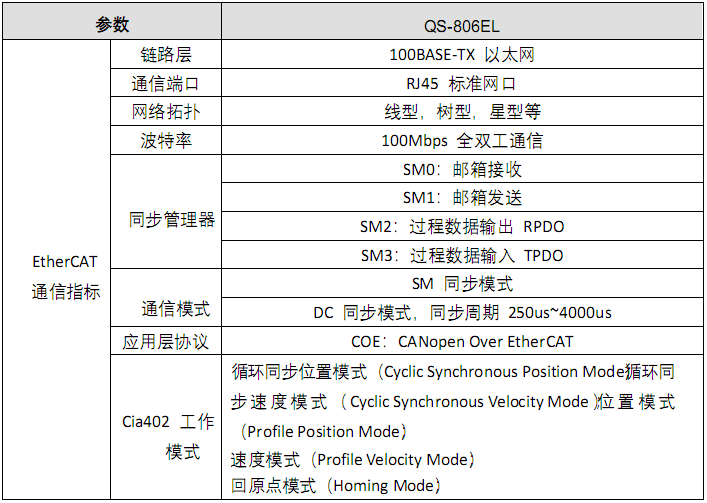

    EtherCAT通信參數

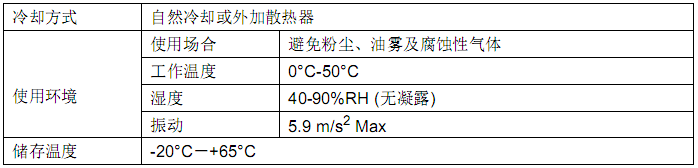

    環境參數


    安裝尺寸


    QS-806EL 結構尺寸.png



    產品視頻

    相關產品

    通訊線

    通訊線

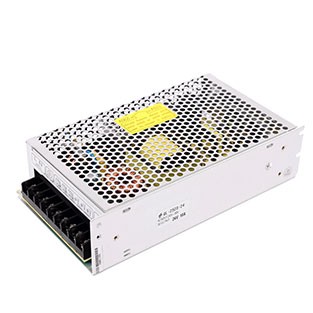

    電源

    電源

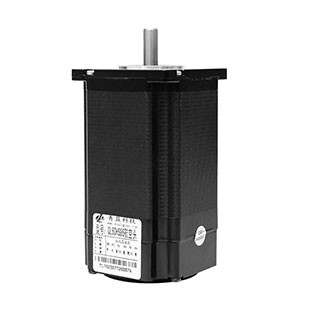

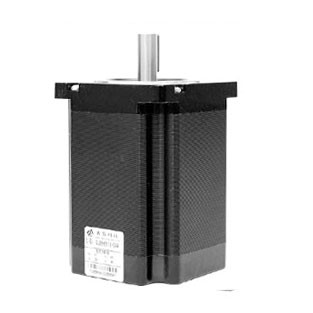

    閉環步進電機
