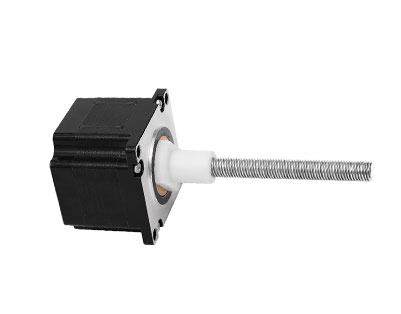

直線絲桿步進電機
將電機旋轉運動轉化為直線運動
運行更為安靜、高效和耐久
電機壽命較常用的提高很大,且無需維護
涵蓋多種不同步長
可提供均勻精細的分辨率
三種結構:貫通軸式、外部驅動式、固定式
直線絲桿步進電機產品說明
直線絲桿步進電機是以混合式步進電機作為動力源,通過獨有的專利技術,將螺紋傳動組件與
電機轉子結合在一起,將電機旋轉運動轉化為直線運動。
青藍科技為那些需要在非常小的空間內進行高性能和優良耐久性設備設計的人員打開了一條新的途徑。
各種專利設計和使用專有的生產方法,將工程熱塑性塑料結合進轉子驅動螺母,并配合使用不銹鋼Acme螺紋導桿,
使該電機比其他使用V形螺紋和青銅螺母結構的電機運行更為安靜、高效和耐久。電機壽命比常用的青銅螺母結構
提高了10倍以上,而且無需維護,同時不影響成本。另一個特點是預緊力調整裝置不像其他設計那樣要凸出電機外部。
我司目前上市的產品有:20mm系列、28mm系列、35mm系列、42mm系列、57mm系列、86mm系列兩相
混合式直線步進電機。產品涵蓋多種不同的步長,從0.003048mm到0.127mm微步,可提供均勻精細的分辨率。
每種機座號有三種結構可選:貫通軸式,外部驅動式,固定軸式。
絲桿電機命名方式
1、青藍科技高精度直線絲桿步進電機
2、電機外徑,單位mm
3、HD/HB:開環步進電機 HS:帶編碼器閉環步進電機
4、電機長度,單位mm(未包含絲桿長度)
5、電機額定電流,單位A
6、絲桿總長度,單位mm
7、F:外驅式 J:貫通軸式 S:固定軸式
8、絲桿導程代碼(詳見絲桿導程代碼表)
9、絲桿規格參數,S為梯形絲桿,G為高精度滾珠絲桿
10、SC:可選裝剎車,未標識則為標準型

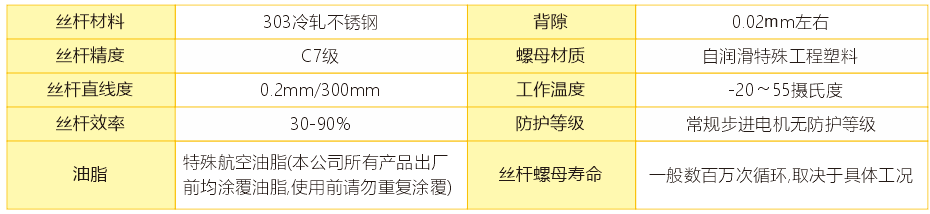

產品通用技術規格
